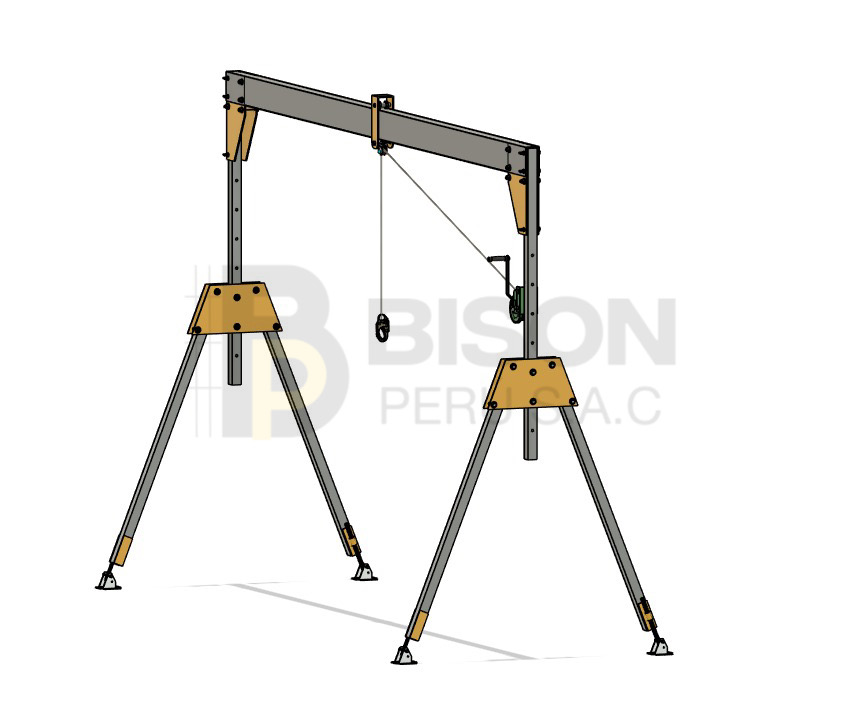

El Pórtico Portátil BISON PERÚ es un sistema de anclaje temporal diseñado y fabricado íntegramente por nuestra empresa para operaciones de acceso, rescate, recuperación e izaje de personas o cargas en espacios confinados y trabajos en altura.
Su diseño modular, ligero y de alta resistencia permite un transporte práctico, un montaje rápido en campo y una excelente estabilidad durante la operación.
Gracias a su estructura de aluminio y a sus componentes ajustables, el equipo se adapta a diferentes condiciones de trabajo, ofreciendo una solución segura, eficiente y confiable para diversas aplicaciones industriales.

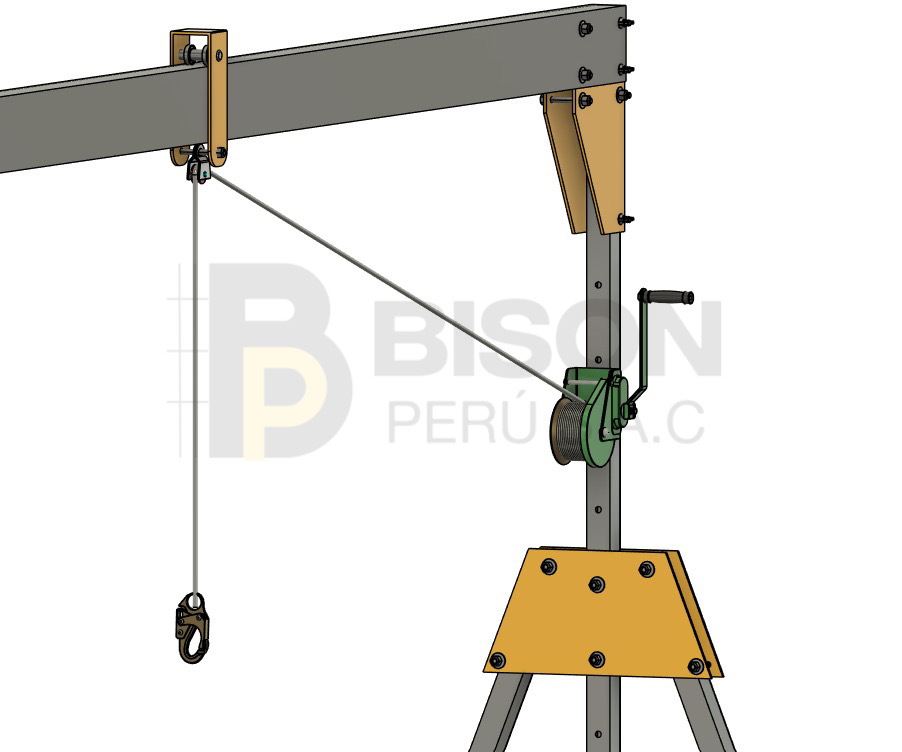

El sistema incorpora una viga principal de 4 metros, columnas telescópicas regulables, patas pivotantes con nivelación independiente, un carro desplazable para posicionar el punto de izaje y un sistema compatible con winche manual, winche eléctrico o equipo retráctil (SRL), brindando mayor versatilidad según las necesidades de cada operación.
Características Principales
- Diseño exclusivo desarrollado y fabricado por BISON PERÚ.
- Estructura modular que facilita el transporte, almacenamiento y mantenimiento.
- Patas pivotantes que permiten un armado y desarmado rápido.
- Columnas telescópicas con regulación de altura mediante pasadores de seguridad.
- Tornillos niveladores independientes para compensar desniveles del terreno y mejorar la estabilidad.
- Carro desplazable sobre la viga principal para posicionar el punto de anclaje de forma precisa.
- Fabricado en aluminio estructural de alta resistencia, proporcionando un excelente equilibrio entre resistencia mecánica y peso.
- Compatible con sistemas de rescate, recuperación, elevación y protección contra caídas.
- Diseño orientado a optimizar la seguridad y eficiencia durante las maniobras de trabajo.
Especificaciones Técnicas
| Especificación | Detalle |
| Longitud de la viga | 4.00 m |
| Altura aproximada | 1.66 m |
| Material estructural | Aluminio estructural |
| Viga principal | Tubo rectangular 6" × 3" × 3 mm |
| Columnas | Tubo 2" × 2" × 1.8 mm |
| Patas | Tubo 2" × 2" × 1.8 mm |
| Placas estructurales | Acero de 1/4" |
| Sistema de elevación estándar | Winche manual de 20 m |
| Equipos compatibles | Winche eléctrico y equipo retráctil (SRL) |
| Sistema de apoyo | Bases con tornillos niveladores |
| Capacidad máxima de carga | 500 kg |
Componentes del Equipo
El pórtico portátil está conformado por los siguientes elementos:
- Viga principal estructural.
- Carro desplazable.
- Dos columnas telescópicas.
- Cuatro patas pivotantes.
- Tornillos niveladores.
- Placas de rigidización.
- Pasadores de seguridad.
- Winche manual.
- Puntos de conexión para accesorios y sistemas de protección.
Aplicaciones
El Pórtico Portátil BISON PERÚ ha sido desarrollado para operaciones de acceso, rescate y recuperación en espacios confinados, siendo ideal para trabajos en:
- Pozos.
- Tanques.
- Cámaras de inspección.
- Alcantarillado.
- Plantas industriales.
- Plantas de tratamiento de agua.
- Estaciones de bombeo.
- Minería.
- Construcción.
- Industria en general.
Funcionamiento
El montaje del equipo se realiza de forma rápida y sencilla. Las patas pivotantes se despliegan hasta la posición de trabajo y se aseguran mediante sus respectivos pasadores de seguridad. Posteriormente, se ajusta la altura de las columnas telescópicas y se nivelan los apoyos utilizando los tornillos regulables. Finalmente, se instala el sistema de elevación requerido —como winche manual, winche eléctrico o equipo retráctil (SRL)— verificando el correcto desplazamiento del carro y el adecuado funcionamiento del sistema antes de iniciar las operaciones.
Inspección y Mantenimiento
Antes de cada utilización se recomienda realizar una inspección visual y funcional de todos los componentes, verificando el estado de las soldaduras, placas estructurales, pernos, pasadores, tornillos niveladores, carro desplazable, poleas y sistema de elevación.
Cualquier componente que presente deformaciones, fisuras, desgaste excesivo, corrosión o daños estructurales deberá retirarse inmediatamente de servicio hasta ser evaluado por personal competente.
Seguridad
El equipo debe ser utilizado exclusivamente por personal debidamente capacitado en trabajos en altura, rescate y espacios confinados, siguiendo los procedimientos establecidos y utilizando los equipos de protección personal correspondientes.
La carga máxima de trabajo (SWL), el factor de seguridad y la certificación del equipo deben ser determinados mediante los respectivos cálculos estructurales y pruebas de carga, de acuerdo con la normativa aplicable y las condiciones específicas de operación.
Beneficios
- Diseño y fabricación nacional por BISON PERÚ.
- Montaje y desmontaje en menor tiempo.
- Estructura liviana y de alta resistencia.
- Excelente estabilidad durante la operación.
- Fácil transporte gracias a su diseño plegable y modular.
- Ajuste de altura y nivelación independiente para diferentes superficies.
- Compatible con diversos sistemas de rescate, elevación y protección contra caídas.
- Mantenimiento sencillo y reemplazo práctico de componentes.
- Solución confiable para operaciones industriales de acceso y rescate en espacios confinados.
